G4-73/Y4-73型鍋爐離心引風機產品用途

G4-73與Y4-73型鍋爐通、引風機適用于火力發電廠中2－670t/h蒸氣鍋爐的通、引風機系統。G4-73亦可用于礦井通風及一般通風。通風機輸送的介質為空氣，溫度不得超過80℃；引風機輸送的介質為煙氣。溫度不得超過250℃。

G4-73/Y4-73型鍋爐離心引風機結構特點

G4-73/Y4-73型鍋爐離心引風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

葉輪：由12片后傾機翼斜切的葉片焊接于弧錐形的前盤與平板形的后盤中間。同一號的通、引風機葉輪結構相同。

機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8~12機殼作成整體結構，不能拆開。№14~16機殼作成兩開式。№18~28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨。

進風口：收斂、流線型的進風口制成整體結構，用螺栓固定在風機入口側。

調節門：用以調節風機流量的裝置，軸向裝在進風口前面。調節范圍由0°(全開)到90°(全閉)。

G4-73/Y4-73型鍋爐離心引風機產品性能

G4-73/Y4-73型鍋爐離心引風機在引風機前，必須加裝除塵裝置，以保證進入風機中的煙氣中含塵量盡量少，除塵效率不得低于85%。性能表中給出的性能，通風機按 t=20℃，大氣壓力Pa=101325Pa，氣體密度ρ=1.2Kg/m3的空氣介質計算。引風機的性能按氣體溫度t=200℃，大氣壓力Pa=101325Pa，氣體密度ρ=0.745Kg/m3的空氣介質計算。

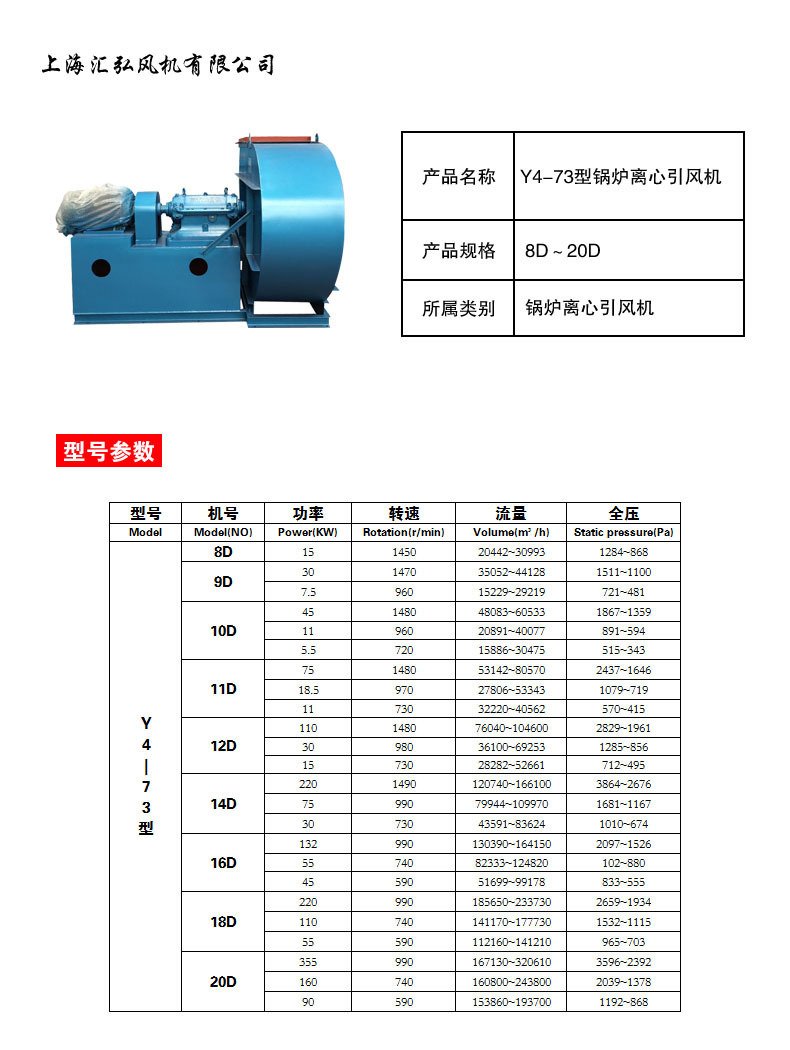

G4-73/Y4-73型鍋爐離心引風機性能參數
